压力计（表）采购及安装使用说明一Pressure Gauges Purchasing&Installation

采购注意事项∶

01.建议选择压力计的压力范围，应选择在所量测压力介于压力表刻度盘的1/3~2/3处之范围内。

02.检测压力绝对不可超过表件或系统额定压力。

03.避免氧气和液压油之混合（压力表需禁油测试）以免因Diesel（狄塞耳-内燃机）效应而产生爆炸。04.压力表不可任意拆开修理及调整，必须由专门维修的技术人员负责。

05.使用高压系统时，安装须特别注意，尤其是气压。

06.压力计应安装在便于判读、牢固且较无震动源的地方。

07.使用环境或检测压力介质温度过高，应选择耐高温的压力计及虹吸管降温。

08.如检测的压力介质具腐蚀性（强酸或强碱）或高浓度的流体、粉体，应选择抗腐蚀性材质（SS316、PP）的压力计或隔膜式压力计。

09.组装前，锥状螺牙（PT、NPT）应使用止拽带或螺纹固定剂（缺氧胶）缠绕固定。平行螺牙（PF、PS）应使用垫片（铜或铁弗龙）正确组装。

10.安装直立式压力计时，应将压力表先用手轻轻旋转导入待锁位置后，再以正确的扳手两支，一支固定于待锁处的六角接头，另一支扳手旋转压力表接头六角处旋紧。

11.安装埋入式安装埋入式压力计时，同第10项的动作完成后，再将压力表法兰三孔或取付金具固定。

12.禁止以手用力旋转压力计组装，这样会造成压力表内部机件损坏或造成指示误差。

13.隔膜式压力计的膜片部分，禁止以任何物体或手指去挤压，这样会导致变形或损坏，使压力计故障。

14.组装压力表若为低压时（7KG/CM2/100PSI）以下时，待组装完成后，请将压力表上方的尖形油塞剪掉，使压力表表壳内的压力与大气压力相等，才不造成量测上指示误差。

15.安装完成后如机器运转试车时，应注意压力源的各种压力调整设备，应先将其归零，开机后再调整至所需压力，以避免开机后瞬间超过表面压力造成损坏。

16.压力计需定期检查与校正，才能确保压力计的准确度，校正周期依需求订定，一般建议以一年两次为原则。

压力计（表）采购及安装使用说明二Pressure Gauges Purchasing &Installation

安装注意事项∶

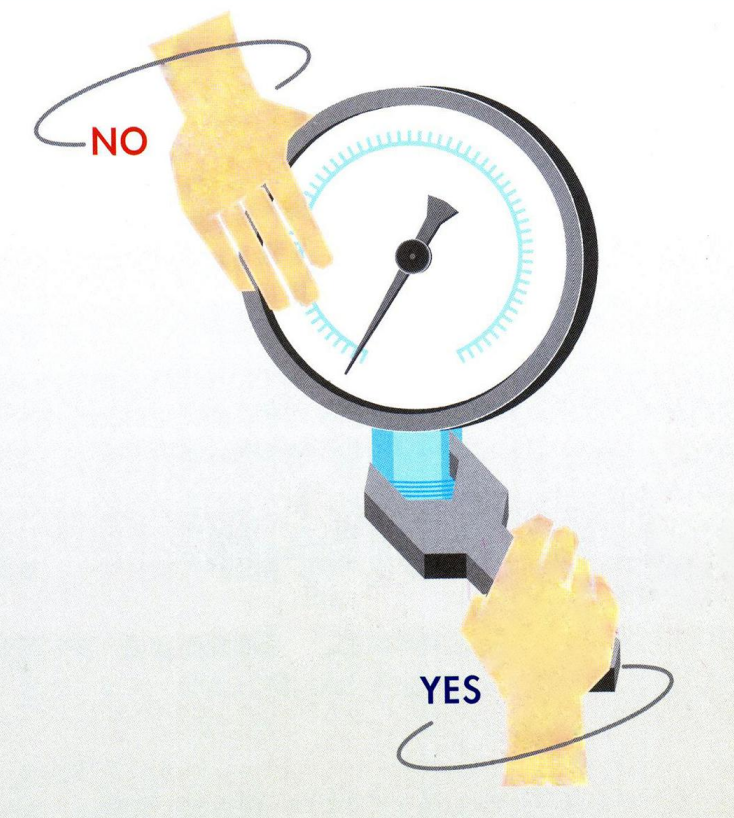

1.锁紧时，请勿以手紧握压力计外壳，否则会导致压力计损坏。安装压力计前，应注意温度、湿度、震动、颤动、撞击及检修时气候及周围的状况;以及注意防护配件及/或特殊安装要求的可能需求。详阅进一步资料∶ASME B40，1-1991及NEN-EN837.

2. 使用者应确认所选用的压力计为正确的压力范围及压力计结构。

3.当压力计上方设有防爆孔或背面有防爆孔时，应确保离任何物体至少20mm。

4.当锁紧直立式压力计时，应以扳手的扭矩来锁紧接头，以避免压力计损坏。

压力计（表）采购及安装使用说明三Pressure Gauges Purchasing &Installation

压力接头：

牙面的形式及尺寸如后表所列。接头牙面，印有BSP或G字样（依据SO228-1）的平行牙，及印有NPT字样（依据ANSI/ASMEB1.20）的锥形牙。其它特定工业所用的牙面如SAE也可以制造。接头有六角形、矩形及平面接头。

锥形牙面                 平行牙面

1/8-27 NPT EXTB            G1/8" B

1/4-14 NPT EXTB            G1/4"B G3/8" B

G1/2"B                            1/2-14 NPT EXTB

附注∶G3/8"B较少用

平行牙的压力封是以适用液体的密封华司在接触面上完成。

NPT牙的压力封通常于牙面组装时完成，但常于组装前使用止泻带或螺纹固定剂（缺氧胶）

重要讯息

1. 所有压力计均针对充油而有密封的步骤，以确保大气压力的补整。

2. 粘在外壳上的标签标明安装后如何拆开。如下图所示。

3. 假如设备操作不当，拆开时可能导致人员伤害。

4. 所有标准压力计要求贴于外壳上。

5. 如有需要，请于订单上注明。
