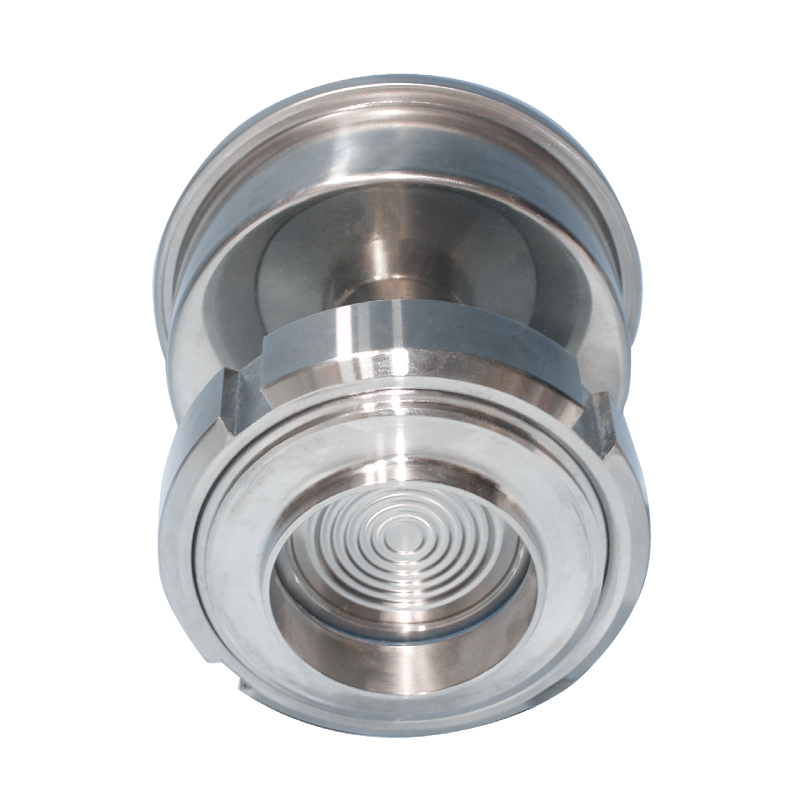

100MM轴向全钢螺母式隔膜压力表

产品型号:100YTP-MN02

产品特性:拆装快捷方便,不易污染,便于清洗,外形美观,安全可靠。可广泛应用于制药、食品、饮料、制酪、化工、水处理系统等行业。


产品详情

产品描述:

卫生型隔膜压力表是由压力表与卫生型法兰组成一个系统,满足药品生产质量规范GMP的要求,适宜卫生级系统,在此类系统中,介质不可与仪表测量系统相接触。隔膜密封不会产生死角或无法排空的区域,此类仪表具有拆装快捷方便,不易污染,便于清洗,外形美观,技术性能安全可靠等优点,可广泛应用于制药,食品、饮料、制酪、水处理、石油、化工、化纤、染化、制药、制碱食品等工业部门等行业。


参数描述:

表径尺寸

100MM

精确度

±1.6%

隔膜材料

0Cr17Ni12M02(316),哈氏合金(H276c),蒙乃尔合金(Cu30Ni70),鈤合金(Ta),氟化料(F4)

法兰材料

0Cr17Ni12M02(316),不锈钢内衬氟塑料(316+F4)

密封垫材料

丁腈橡胶、氟橡胶、硅橡胶及氟塑料。

隔膜体形式及压力范围

MF:敞形式突面(≤25MPA)

MG:工字形(≤6MPA)

ML:螺纹式(≤60MPA)

MZ:螺栓式(≤1~25MPA)

均质机用(10~60MPA)

MC:夹子式(01~2.5MPA

MN:螺母式(0.1~2.5MPA)

MF:压紧式法兰式(≤6MPA)

GL:角接法兰式(≤6MPA)

连接体形式及温度

SR:散热器(被测介质温度<200℃)

YL:硬管连接(被测介质温度<200℃)

RL1/2/4:软管连接

GL:角形连接(被测介质温度<100℃)

ZN:直接式,阻尼器

注:缺项为直接连接式

隔膜液选择

密封液

受压部温度范围

比重g/cm

体膨胀系数1/℃

用途

高沾度硅油

-10~200℃

1.07

0.95-10-3

高温用

低粘度硅油

-30~100℃

0.94

1.08-10-3

一般用

甘油水溶液

-5~100℃

1.27

0.61-10-3

食品用

植物油

-5~100℃

0.93

1.03-10-3

食品用

氟油

-30~150℃

1.93

0.75-10-3

氢、氧

结构原理

隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统,内充密封液,当被测介质的压力作用于隔膜时,则隔膜产生变形,压缩封闭系统中的密封液,由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形一位移,经指示装置显示压力值,当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值。

温度特性

隔膜表的温度特性是由于隔膜表的系统内填充了密封液体作为压力传递的介质,致使隔膜表的温度影响量与密封液体膨胀系统、隔膜刚度及受压部位有关。对于低量程压力仪的影响尤为明显。一般受压部温度误差规定不大于0.1℃,所以隔膜表温度影响一般是于通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和。

液位差

对于带软管连接的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一水平面上,会产生液位差的影响量△P. △P=d.H d-密封液的比重 H-液位差

腐蚀性

隔膜压力表耐蚀性能包含环境及测量介质的腐蚀特性,可使用条件先配隔离器、隔膜、密封垫的材料.
