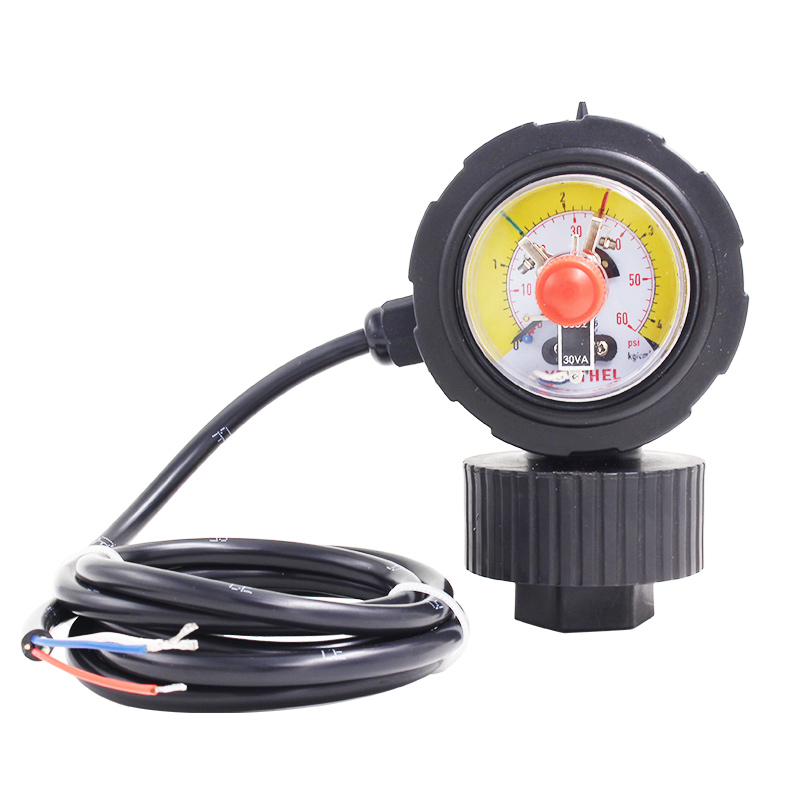

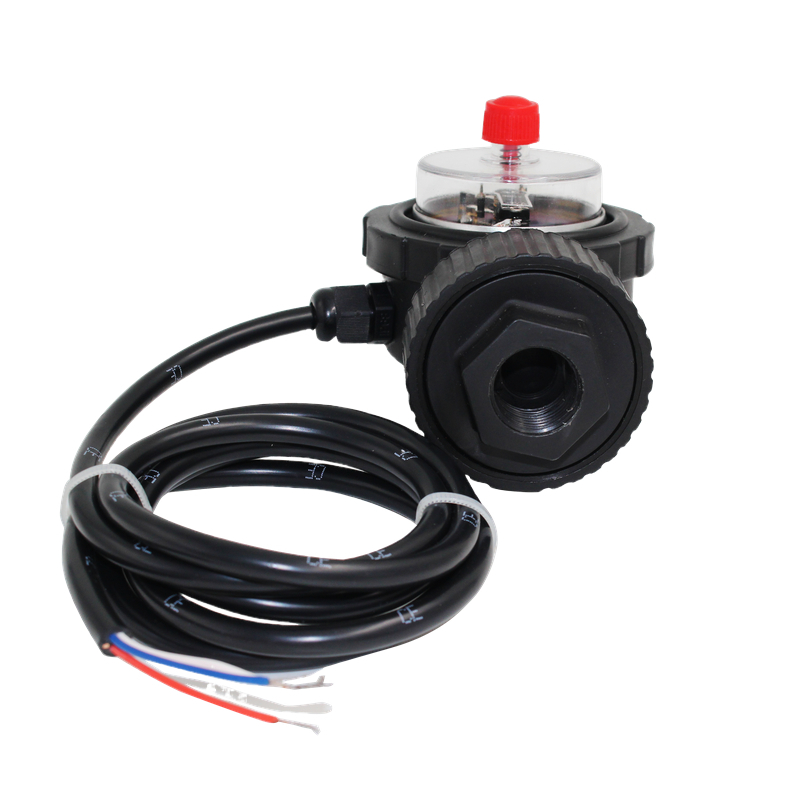

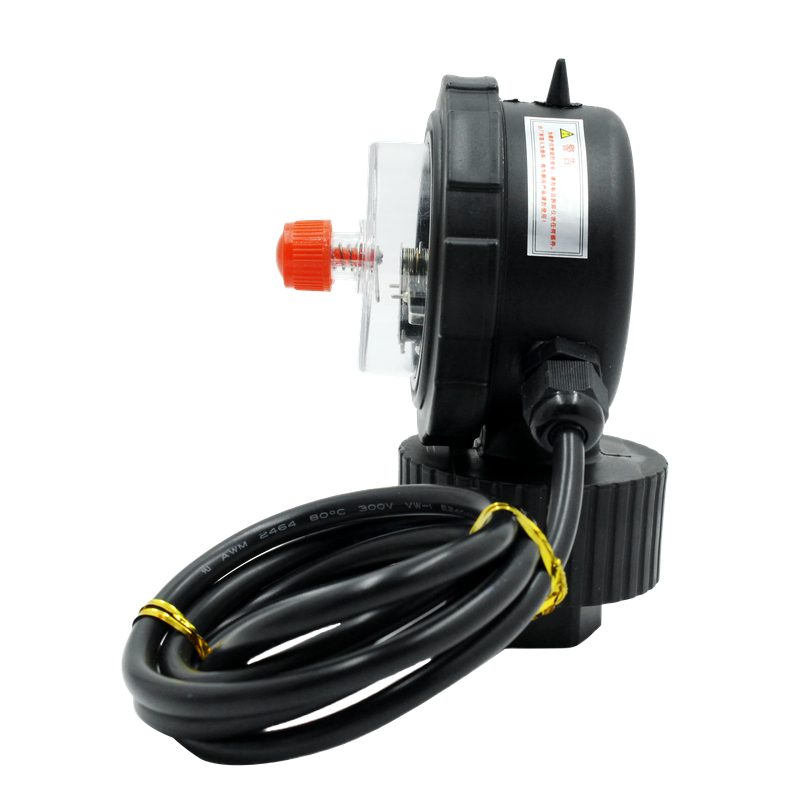

PP一体隔膜式电接点压力表

产品型号：PPYCX01

产品特性：全PP一体成型结构设计，耐腐蚀性，耐酸碱性佳，且具有测量控制功能,可任意设定上、下控制压力值，性能稳定可靠。

产品详情

产品描述：

PP隔膜式电接点压力表能适应于测量有腐蚀性介质的压力及避免测量介质直接进入通用型压力表和防止沉淀物积聚、易清洗的场合。仪表与相应的电器件配套使用，即对被测（控）压力系统实现自动控制和发信（报警）的目的。隔膜式电接点压力表特性广泛应用于机械、化工、石油、冶金、电力、制碱、水处理等工业生产过程或机电配套中测量无爆炸危险的各种流体介质的压力。其隔膜电接点压力表设上下限二位开关型接点装置，（可选用三接点或四接点式，根据不同的控制需求，可采用不同的接线方式）在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。

参数描述：

外壳直径	60MM
测量范围	0～1...2...4...7...10...15kgf/cm2
接点方式	双接点，上下限（常开、常闭）
触头功率	10VA（电阻负载），磁助式为30VA
工作电压	D.C220V或A.C380V
精度等级	±2.5%
表壳材质	PP工程塑料
测量介质	可耐对PP材质无腐蚀性的气体或液体介质
膜片材料	氟化橡胶（VITON)或铁氟龙（TEFLON)膜片
螺纹接口	PP工程塑料，G1/2内牙或外牙
密封液	硅油
环境条件及温度	因密封液热膨胀及隔膜材质与温度有关,在使用温度偏离20±5℃时,受温度影响有一定误差,其值为0.1%/℃.
结构原理	电接点压力表由测量系统、指示装置、电接装置或磁助电接点装置、外壳、调整装置和接线盒等组成。电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，控制系统的电路得以断开或接通，以达到自动控制和发信的目的。在电接点装置的电接触信号针上,装有可调节的永久磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断.所以该仪表具有动作可靠,使用寿命长,触点开关功率较大等优点.
