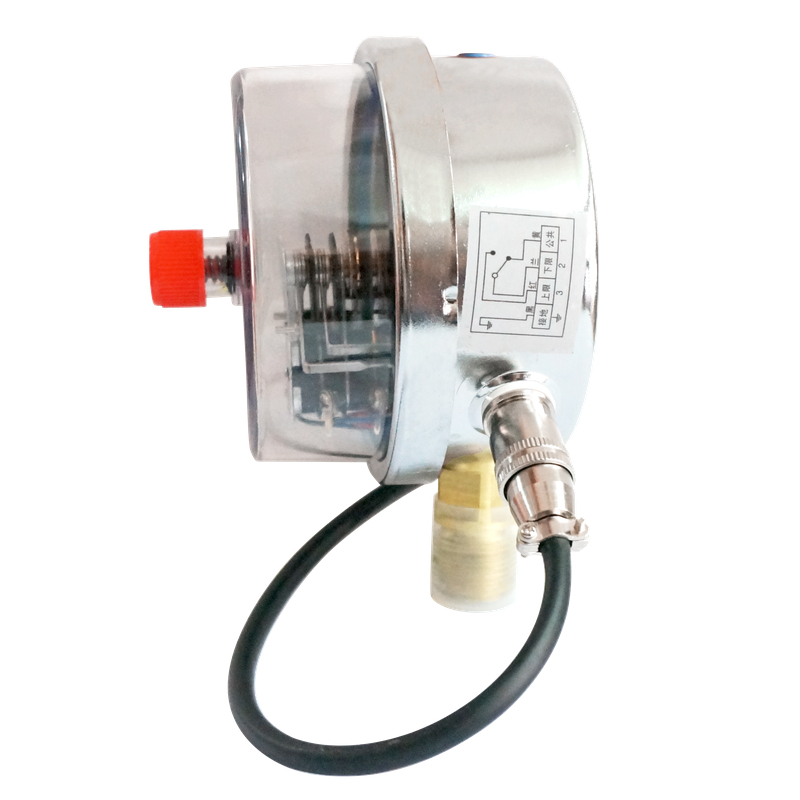

100MM径向耐震电接点压力表

产品分类

100MM径向耐震电接点压力表

产品型号:100YNX01

产品特性：仪表具有测量控制功能,可任意设定上、下控制压力值，性能稳定可靠.

产品详情

产品应用：

耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸气等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

参数描述：

表壳直径	100MM
外壳材质	铁质电镀铬、SUS-304不锈钢
镜面材质	PC镜面
测量范围	0~0.25MPa...0.4...1...10...25...60MPa
接点方式	双接点，上下限（常开常闭）
精度等级	±1.6%
巴登管材质	磷青铜或SUS-304不锈钢
机芯	铜质或SUS-304不锈钢
接头螺纹	铜制或SUS-304材质，公制M20*1.5、3/8PT、1/2PT、NPT
工作电压	D.C220V或A.C380V
触头功率	10VA（电阻负载），磁助式为30VA。
环境条件及温度	-40～70℃，相对湿度不大于85%.使用温度偏离20±5℃时，其设定点误差变化不大于0.6%/10%
执行标准	Q/320211 DGH05-2004
结构原理	电接点压力表由测量系统、指示装置、电接装置或磁助电接点装置、外壳、调整装置和接线盒等组成。电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，控制系统的电路得以断开或接通，以达到自动控制和发信的目的。在电接点装置的电接触信号针上,装有可调节的永久磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断.所以该仪表具有动作可靠,使用寿命长,触点开关功率较大等优点.
