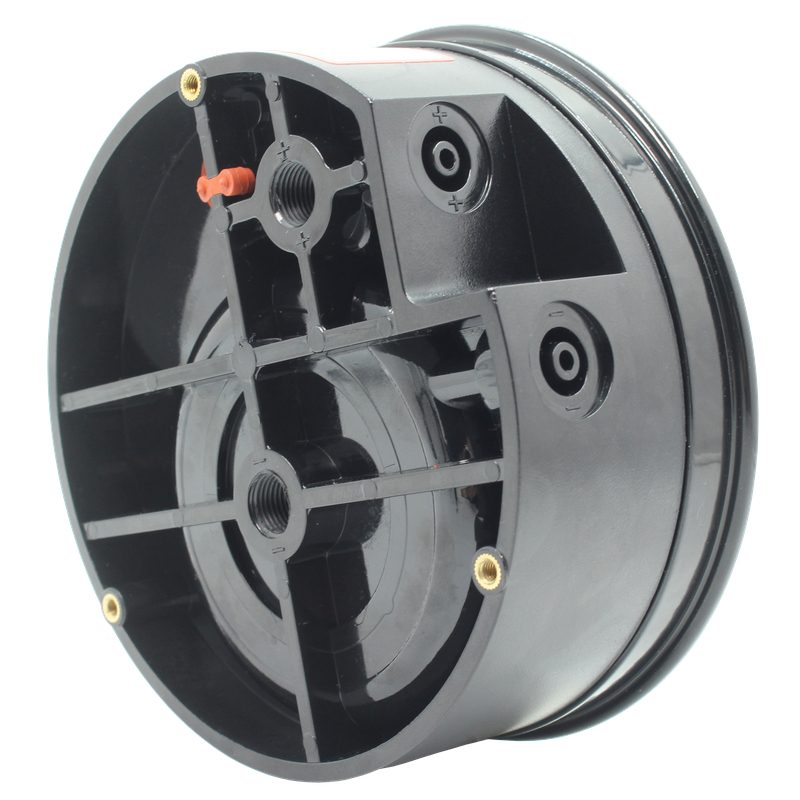

2000型微差压表(带标示卡）

产品型号：YE2000-05

产品特性：设计简单，抗冲击、防震,可测量空气或非腐蚀性气体的正压、测量负压或差压，多种量程范围可选

产品详情

产品应用：

该款微差压表采用简单、无磨损的活动部件，可迅速指示空气或非腐蚀性气体的低压-正压、负压（真空）或差压。其设计抗冲击、防震，且具有抗过压能力。可广泛应用于测量风扇、鼓风机的压力、过滤器阻力、风速、炉体通风、孔板造成的压降，发泡系统的液位和流体放大器的压力或液压系统的压力。也应用于检测气体-空气比率控制和自动阀门、监测药学护理设备的血液和呼吸压力。也用于测量药厂、电子厂洁净室洁净厂房的正负压差，暖通空调,净化空调,净化台风淋室专用表，洁净空调过滤网压差的检测等。

参数描述：

表径尺寸	120.65*55.6MM
外壳材质	冲模铸铝外壳、酸洗铝件，耐168小时喷盐测试。外涂层为深灰色
压力范围	-68～103KPa
精度等级	±2.5%FS
过压	约172KPa时橡胶过压塞被冲开
环境温度	-7～60℃
测量介质	空气和非易燃，兼容的气体
过程连接	高压和低压孔均为1/8"锥管螺纹，两对（侧面和背面各一对）
标准附件	2个1/8"NPT堵头，2个1/8"螺纹橡胶管接头，和3个带螺钉的嵌入式安装螺钉卡（有MP和HP选项的表，用安装环和卡环固定器取代上述3个螺钉）
重量	460g
结构原理	微差压表是利用螺旋磁偶合技术，采用橡胶膜片做为敏感元件的弹性式差压仪表，当差压（包括正压、负压）作用于由膜片隔离的两个压腔时，膜片产生变形而使中心部分位移，带动装有磁钢调整量程的片簧移动，经磁偶合使螺旋轴转动，同时指针随轴一起转动，在仪表的刻度盘上指示压差值，从而达到测量差压的目的。
